Ну лоадсел нужен только на тормозе на остальных педалях 0 полезность лучше ставить магниторезисторы(холы). А на пружины я давал ссылки на али у себя в теме.

О педали мои. Есть с ними проблемы ?

Если кто качал перекачайте я ошибся в маске обозначении контактов.

Самое главное out должен выходить так чтобы кнопка его не блокировала а при нажатии на 0.1 сек просто соединяла с землей. Ну нашел вроде картинку. Если дорожки так идут все норм.

Ну надо смотреть как дорожки китайцы трассировали. Если нормально то соединить out и gnd через кнопку для калибровки угла. R1 я так понял джампер для 3.3v. Если используешь ардуино 5V то его выпаивать.

del

B режим . Вместо вольтметра аналоговый пин на ардуино на землю с этого пина некидать. Для стм питание на ногу 3.3 вместо 5 подаем.

Можешь поискать ad627 или ad623. Они с тойже распиновкой и тоже иструментальные усилители райл то рэйл.

Все есть в electronic components.csv

Posted in private messages.

Well, maybe there is time to cancel. And order with a cheaper way of sending.

Did you choose another delivery ??

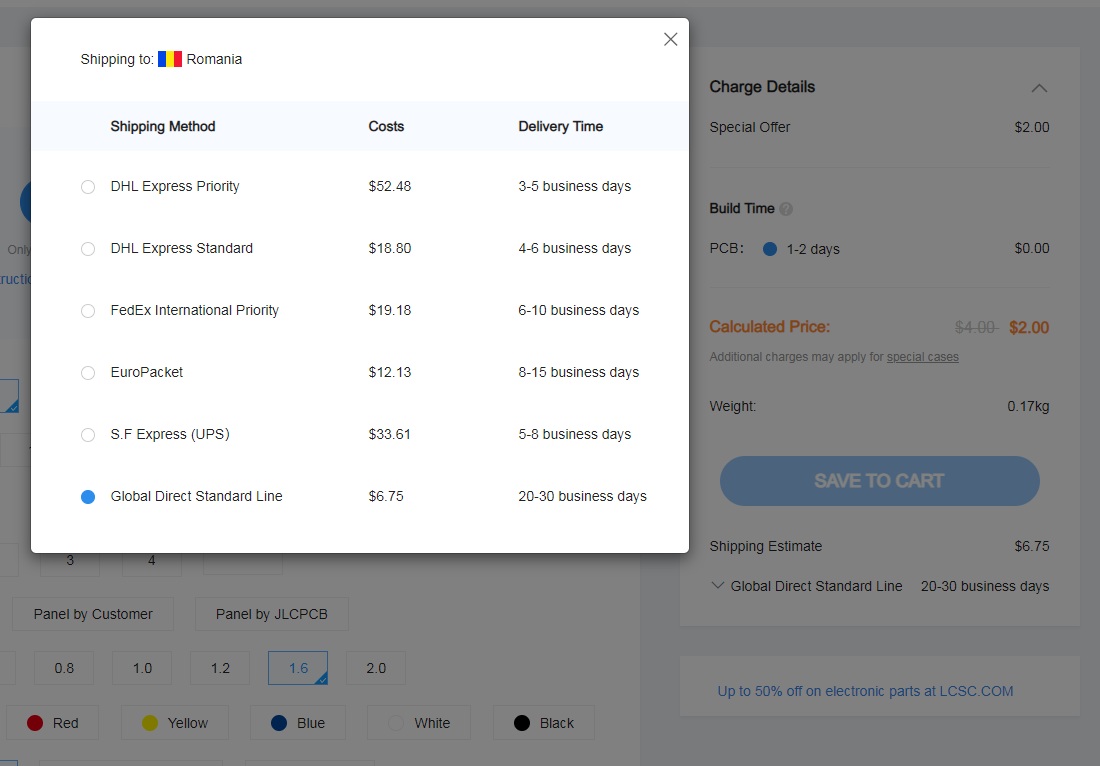

Yes, you have expensive delivery fees, I have only 8 $USA is the cheapest option.

I think you can buy resistors and capacitors cheaper in your country.

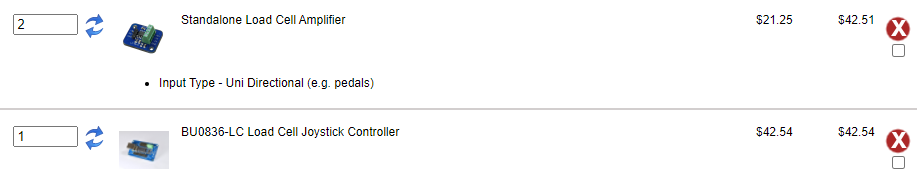

How can it cost as leo bernard's pay? There you need to buy a board and 2 amplifiers that will come out at 85 dollars + shipping.

Everything seems to be correct.

Write the name google email I will send you a link to google drive.

The electronic board is ordered for example from jlcpcb. And components are bought at AliExpress.

Ну это понятно туту почти любой подойдет у которого линейный сигнал.

KMZ60 А он поворот то считывает или только приближение? Хотя если сверху на торце над ним магнит поворачивать должен работать. Вот KMZ60 можно как tle5010/11 располагать. А вообще тот же freejoy поддерживает LE5010/5011, TLE5012B, AS5048A, AS5600, MLX90393 по цифре.

Всё-таки лучше на газ 20x10x75

Кстати про пружины https://aliexpress.ru/item/4000277618107.html?spm=a2g0s.9042311.0.0.264d33edi7uR5a 20x10x60 газ и короткая тормоз 20x10x20 https://aliexpress.ru/item/4000334696295.html?spm=a2g0s.9042311.0.0.264d33edi7uR5a 20x10x75 сцепа https://aliexpress.ru/item/4001332601085.html?spm=a2g0s.9042311.0.0.264d33edSkMxs3 1x10 под тензо Полиуретан тут поискать можно https://polyurethan.ru/category/vtulki-shajby-cilindricheskie-915

Нужен магниторезистор понимающий вертикальное движение магнита. Единственное мощность магнита надо будет подбирать. А датчик похожий на этот. Главное чтобы был аналоговый выход. Но надо точно экспериментировать к счастью магрезы недорогие если он аналоговый проблем подключения напрямую нет. А если цифровое подключение то надо смотреть какие датчики поддерживает софт.

Я вообще именно эту плату не собирал. А так там аналоговый сигнал так что будет работать с любыми прошивками умеющими его читать.

Пошли запрос на доступ и напиши емэйл тут.
