Получается так.)) -

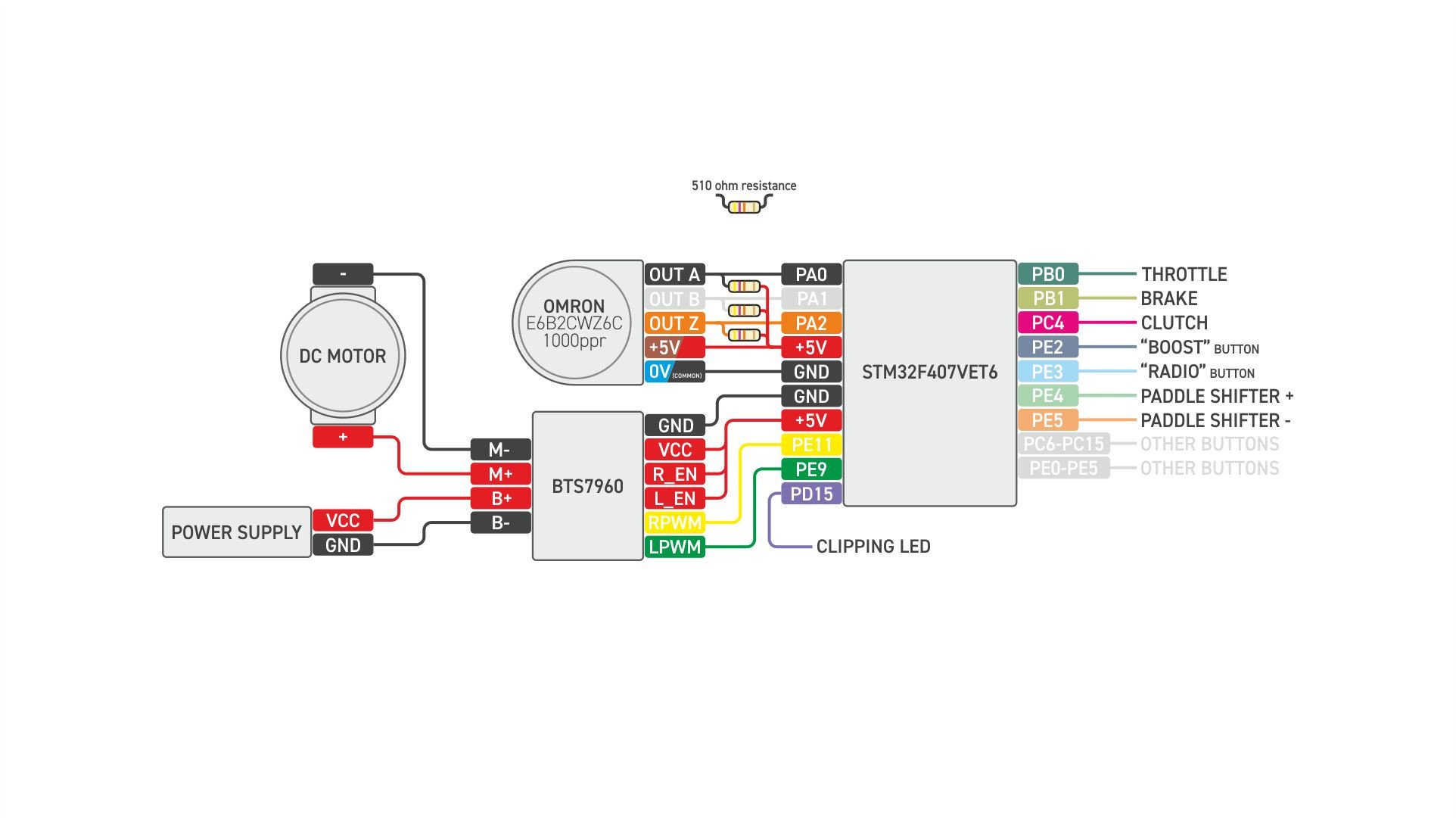

Тут ошибка на схеме. Не подается питание на VCC и R EN и L EN. Такое бывает когда переделывают оригинал. Вот оригинал.
-
Сейчас глянул у себя. Действительно всё по нулям. Но это нормально. Сама плата уже имеет эти настройки. Ну так конечно работать не будет. R EN и L EN, это ключи разрешения работы.)))
-
Странно, у меня не сбрасывается.
-
Когда сохраняешь в епром, то настройки сохраняются в само устройство. Запуская приложение, оно не считывает настройки с епром, а считывает с своего файла которое создаёт при сохранении в жефолт. Поэтому если надо что бы при запуске настройки были как в устройстве, нужно либо каждый раз при запуске считывать с епром, либо просто записывать настрой в дефолт и епром. А до этого как запитывалась? Не работает. Потому что напряжение может быть, а какие там импульсы уже непонять.
-
https://aliexpress.ru/item/1005001682046253.html?_ga=2.86147985.828712024.1634824325-1412922641.1634268326&sku_id=12000017114606324&spm=a2g39.orderlist.0.0.1ccb4aa60u1DKD
-
Значит добро пожаловать в клуб жертв БТС)) Через меня 6 БТСок мёртвых прошло.)) Радиатор у БТСок снимал? Если нет, то зря. Там бывает что радиатор закорачивает контакты. Обязательно надо на термопрокладки класть радиатор. Если что, могу сылку дать на БТСки которые сейчас у меня трудятся. Платы хоть и приходят грязные и со снятыми радиаторами, но по крайней мере у меня они завелись сразу.
-
Попробуй в вилчеке включить эффект пружины. Если БТС рабочий, раскрутит в любом случае. РЕ9 и РЕ11 это выход сигналов ПВМ. Мультиметром не замеришь, там частота килогерцы. Мерить надо осциллографом. Но однозначно там проблем нет. Всё дело в БТС. Как вариант, можно РЕ9 и РЕ11 местами поменять.
-
Судя по цифрам, вилчек не видит вращения руля. Попробуй покрутить руль, если там цифры не бегают, значит вилчек не видит движения и работать не будет.
-
SS49E биполярный, поэтому и логично применять два магнита)) KZM41 угломерный, отлично работает взамен потенциометра. На г27 отлично работал. Это и понятно, потому что применение может быть общее. Просто холл как конкретный датчик, а магниторезистор, просто как резистор работает. Впрочем я его тоже закажу. Посмотрю как он работает. Чтобы уже все виды испытать.))
-
Холл это по сути транзистор который открывается от магнитного поля. Магниторезистор просто меняет своё сопротивление в зависимости от магнитного поля. Разница не координальная но нюансы есть.
-
Так всё таки холл или магниторезистор?))
-
Так разве магрэз и холлоз не разные вещи?
-
Да это совсем другое порно. С двумя магнитами отклонение графика в два раза больше. А значит и точность выше и помех меньше)) Всё по фэн-шую забугорному.)))
-
https://drive.google.com/file/d/19mOpKSgrLQ12oLLfUMnWbxExmKKnlFUQ/view?usp=drivesdk Да. У меня так. Пока как временное решение. Магниты полюсами друг к другу расположены так, что бы отталкивались друг от друга.
-

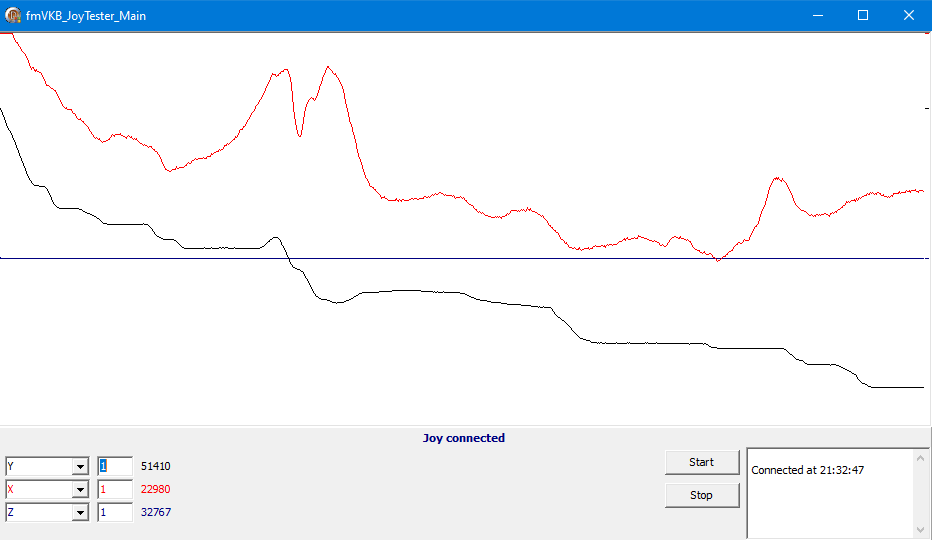

Ну вот у меня. Газ(чёрный, холл) дребезга нет. В настройках фильтр 3 уровня стоит. Тормоз(красный лоад целл), дребезг небольшой имеется. Фильтр так же 3-го уровня стоит. Там логика зависит от магнитного поля. Например холл ss49e при подаче на него 3.3В он отдаёт на выход половину напряжения питания, как только воздействуешь на него магнитом одного поля, он увеличивает сигнал на уровень питания, подаёшь магнитное поля другой полярности, падает напряжение до нуля. Поэтому и применяют два магнита и желательно что бы они были помощнее. Потому что слабые по мощности магниты слабо сдвигают.
-
Данный дребезг это нормально. Он небольшой. Бывает и больше. Когда ждаже в игру заходишь и там газ дребезжит.)) А тут я чот непонял))
-
В VKB Joy tester глянь.
-
Замерил силушку ффб. На 60% руль выдаёт 3.97 Н.м. Дальше блок питания уже не тянет. Много это или мало, думайте сами))
-
С лоад целами так же всё "просто" как и с холами.)) Лоад целл очень нелинейно на газу работает.
-
У меня ось подвижна)) Да и можно сделать как на г27. По цифре не всегда можно использовать Всё очень просто.
-
На ось цепляется магнит. Напротив ставится датчик. Не имект никаких движений. И за счёт того что магнит постоянно располагается близко к датчику меняя только угол магнита, повышается точность и помехоустойчивость. Я ставил такой на педали г27, вообще идеально работали. А вот сейчас взял разрекламированые сс49е, показания скачут, с одним магнитом работает в пол амплитуды, т.е. уже надо два магнита. Вообщем крайне не удобен. Пришлось заказать свои родные kmz.
-
Тот ещё проще располагается
-
Вот чем мне KMZ41 и нравится, что ему нужен один магнит и его логика работы правильней. Он замеряет угол магнитного поля. И у него нет дребезга почти совсем.
-
Фильтр из схемы выше.
